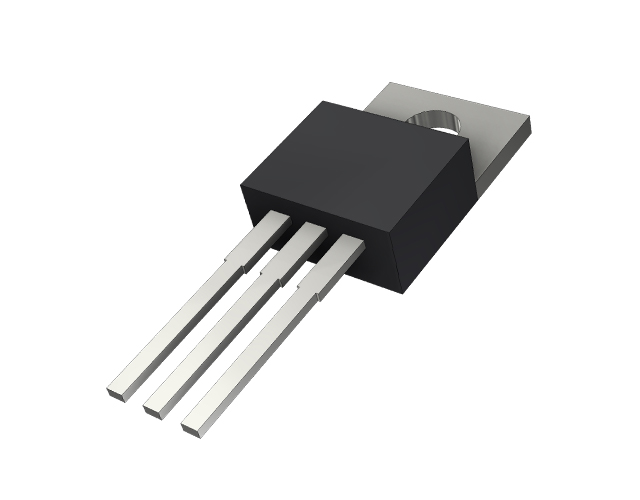

肖特基二極管分為兩種封裝:引線和表麵貼裝(貼片)。帶引線封裝的肖特基二極管通常用作高頻大電流整流二極管、續流二極管或保護二極管。它提供單管和雙管(雙二極管)封裝。肖特基二極管有三種管腳提取模式:公共陰極(兩個管的陰極相連)、公共陽極(兩個管的陽極相連)和串聯(一個二極管的陽極與另一個二極管的陰極相連)。表麵封裝肖特基二極管包括單管、雙管和三管封裝，有a～19種管腳引出方法。
肖特基二極管的優點如下:
1、因為肖特基勢壘高度低於PN結勢壘高度，所以肖特基二極管的正向導通和正向壓降都低於PN結二極管(大約低0.2V)。
2、因為SBD是多數載流子傳導器件，所以不存在少數載流子壽命和反向恢複問題。SBD的反向恢複時間隻是肖特基勢壘電容的充放電時間，與PN結二極管的反向恢複時間完全不同。由於肖特基二極管SBD的反向恢複電荷非常小，開關速度非常快，開關損耗非常小，特別適合高頻應用。
肖特基二極管的缺點：
肖特基二極管的缺點是反向偏置電壓低，反向漏電流大。例如，由矽和金屬製成的肖特基二極管，其反向偏置電壓的額定耐受電壓僅高達50V，而反向漏電流的值是正溫度特性，易於隨著溫度的升高而迅速增加。在實際設計中，應注意熱失控的隱患。為了避免上述問題，實際使用中肖特基二極管的反向偏置電壓遠遠小於其額定值。當然，隨著技術和肖特基二極管技術的進步，其反向偏置電壓的額定值也會提高。
肖特基二極管在開關電源中的應用：
開關電源由高頻變壓器、高頻電容、高反向電壓大功率晶體管、功率整流二極管、控製集成電路等主要元件組成。次級整流二極管作為一種耗能元件，損耗大(約占電源功耗的30%)，發熱量大。其選擇對電源的整體效率和可靠性指標至關重要，要求肖特基二極管在高速大電流工作條件下具有正向壓降VF小、反向泄漏IR小、恢複時間Trr短的特點。
上述所講解的就是
肖特基二極管的優缺點與封裝形式想，希望看完能夠對您有所幫助，如果您想要了解更多關於肖特基二極管的相關信息的話，歡迎在線谘詢客服或是撥打本公司服務熱線（網站右上角）進行谘詢，我們將竭誠為您提供優質的服務！
