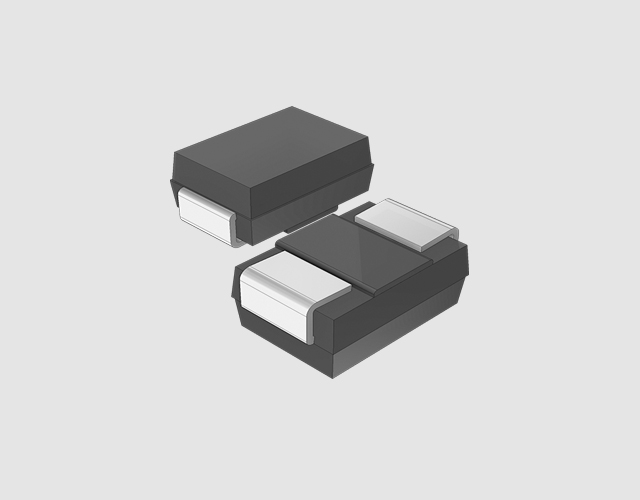

與PN結器件相比，碳化矽二極管更像是一種理想的開關。肖特基二極管最重要的兩個性能指標是其低反向恢複電荷(Qrr)和恢複軟化係數。當二極管電壓變為反向偏置時，低Qrr大大縮短了關斷過程所需的時間，即反向恢複時間trr。碳化矽二極管trr小於0.01微秒。它便於在高頻範圍內使用。一些數據顯示，它的工作頻率可以達到1兆赫(一些報告也顯示，它可以達到100千兆赫)。高軟化係數將減少二極管關斷產生的電磁幹擾噪聲，並減少換向操作幹擾。碳化矽二極管還具有優於PN結器件的優勢，因為它們具有低正向導通電壓和低導通損耗。

　　碳化矽二極管是一種由貴金屬(金、銀、鋁、鉑等)製成的金屬半導體器件。)A作為正電極，N型半導體B作為負電極，並且使用在兩者的接觸表麵上形成的阻擋層來具有整流特性。因為在N型半導體中有大量的電子，而在貴金屬中隻有非常少量的自由電子，所以電子從高濃度的B擴散到低濃度的A。顯然，在金屬A中沒有空穴，因此沒有空穴從A到B的擴散運動。隨著電子繼續從B擴散到A，B表麵上的電子濃度逐漸降低，表麵的電中性被破壞，從而形成電場方向為B A的勢壘。然而，在該電場的作用下，A中的電子也將產生從A到B的漂移運動，從而削弱由擴散運動形成的電場。當建立一定寬度的空間電荷區時，電場引起的電子漂移運動和不同濃度引起的電子擴散運動達到相對平衡，從而形成肖特基勢壘。

　　典型的碳化矽二極管的內部電路結構基於N型半導體，在其上形成摻雜有砷的N外延層。陽極由鉬或鋁和其他材料製成，以形成阻擋層。二氧化矽(二氧化矽)用於消除邊緣區域的電場並提高管的耐壓性。該N型襯底具有非常小的導通電阻，並且其摻雜濃度比H層的摻雜濃度高100%。在襯底下麵形成一個氮陰極層，以降低陰極的接觸電阻。通過調整結構參數，在N型襯底和陽極金屬之間形成肖特基勢壘。當正向偏置電壓施加到肖特基勢壘的兩端時(陽極金屬連接到電源的陽極，並且N型襯底連接到電源的陰極)，肖特基勢壘層變得更窄，並且其內部電阻變得更小。另一方麵，如果反向偏壓被施加到肖特基勢壘的兩端，肖特基勢壘層變寬，並且其內部電阻變大。
